产品展厅
产品展厅
胜浩公司长期销售MAH马来酸杆接枝级系列产品：
接枝PP、接枝LDPE、接枝HDPE、接枝LLDPE、接枝PS、接枝EVA、接枝POE、接枝EPDM、接枝SEBS、接枝PPO、接枝AS、接枝尼龙等
温馨提示：因橡塑行情波动太大，线上未能及时更新，更多详情请来电咨询(微信同号）

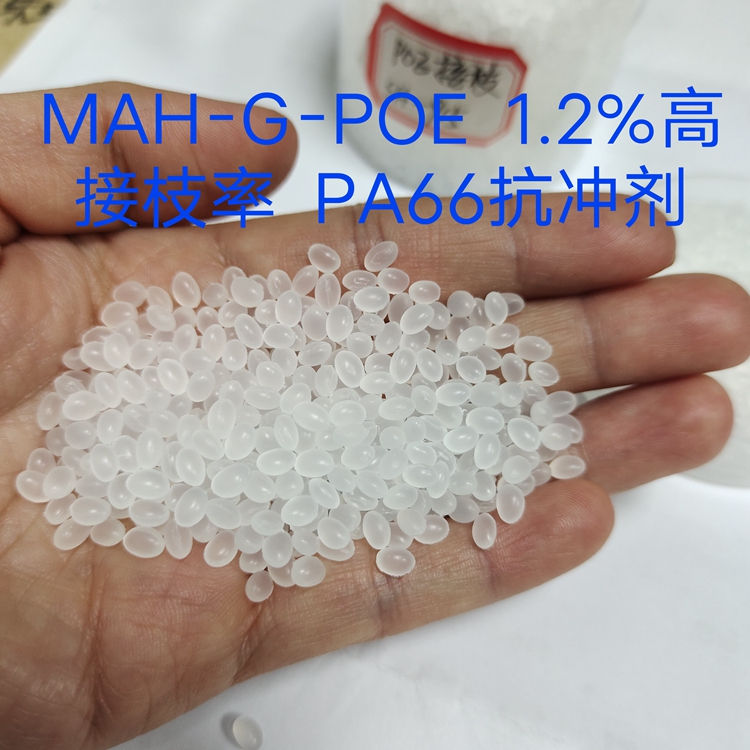

尼龙增韧剂-马来酸杆接枝级POE
品名：胜浩塑胶马来酸杆接枝级POE共聚物。
尼龙增韧剂性能参数
|
检测项目 |
单位 |
技术指标 |
检验结果 |
检测标准 |
|
熔融指数 |
(190℃，2.16Kg)：g/10min |
0.5-2.0 |
1.05 |
GB/T3682 |
|
密度 |
(g/cm3) |
0.8-0.93 |
0.876 |
GB/T1033 |
|
接枝率（%） |
（%） |
1.1-1.3 |
1.2 |
化学法 |
|
水份 |
（%） |
≤0.3 |
0.12 |
GB/T12006 |
用途：１．用于PA6、PA66增韧等。提高尼龙的抗冲击性，耐寒性，成型加工性，降低吸水率。
２．用于尼龙与聚丙烯、聚乙烯共混合金的相容剂。
３．用于矿物和玻璃纤维填充的尼龙的大分子改性剂(偶联剂)。
表一：PA6树脂增韧典型数据
|
性 能 |
单 位 |
PA6 |
PA6（尼龙增韧剂） |
|
|
12%SH915 |
25%SH915 |
|||
|
拉伸强度 |
MPa |
70 |
65 |
49 |
|
断裂伸长率 |
% |
12 |
30 |
80 |
|
悬臂梁冲击强度 |
KJ/m2 |
7 |
40 |
81 |
表二：PA66树脂增韧典型数据
|
性 能 |
单位 |
PA66 |
PA66 +20%（SH915） |
|
拉伸强度 |
MPa |
75 |
50 |
|
断裂伸长率 |
% |
10 |
41 |
|
悬臂梁冲击强度 |
KJ/m2 |
9 |
91 |
注：上述数据为实验典型值，真实可靠。仅供参考，不作为正式质保承诺。
建议用量：可根据韧性要求，兼顾成本，适量增减(5-25%)。PA6、PA66增强增韧3-5%，尼龙与聚丙烯、聚乙烯共混合金的相容剂5%。
包装及储运：25Kg牛皮纸袋内衬塑料袋装，按非危险品，在干燥条件下储运，避日光、雨淋。
